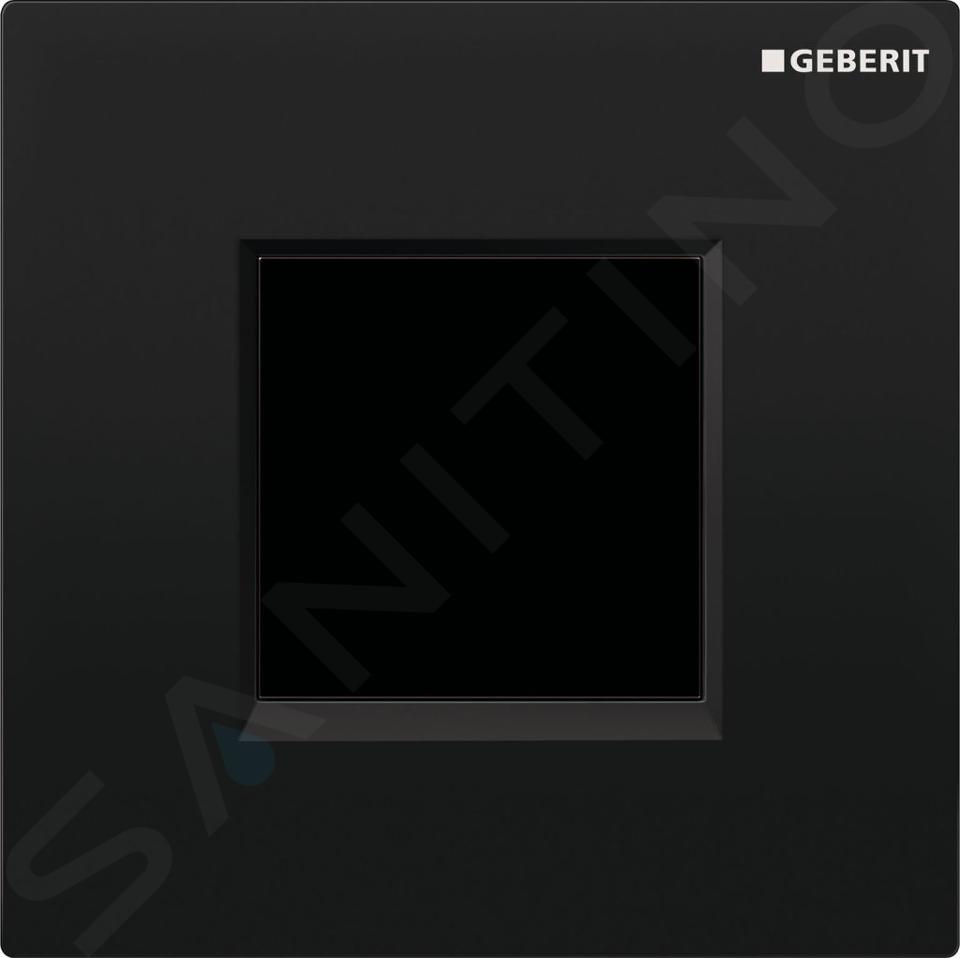

Geberit Spolsystem - Elektroniskt spolreglage för urinaler Typ 30, nätanslutning, svart 116.027.KM.1

Elektronisk styrning för urinalspolning Typ 30

Syfte med användningen

• För automatisk styrning av urinsköljning
• För Geberit installationselement för urinoar med frontreglage
• För montering i inbyggnadssatser för spolstyrning av Geberit-urinaler (från tillverkningsår 2009)

Egenskaper

• Täckplatta med säkerhetsspärr
• Tillförlitlig IR-avståndsdetektering Självjusterande infraröd sensor
• Infraröd sensor för att upptäcka användaren med en dimmig bakgrund
• Justerbart vattenbesparande hybridläge
• Justerbar spolningstid
• Spoltid manuellt justerbar
• Justerbart spolningsintervall
• Dynamisk justering av spoltiden
• Justerbar förspolning
• Omvandlingsbar till urinoar med lock
• Strömförsörjning från elnätet
• Klar för drift när den är ansluten till elnätet
• Strömförsörjning med LED-indikering Kontroll av strömavbrott
• Ventilens stängningsfunktion i händelse av strömavbrott
• Enkelspolning efter aktivering av strömförsörjningen
• Funktioner kan ställas in och efterfrågas via servicefjärrkontrollen
• Triggerkontroll avaktiverbar via Geberit underhållskontroll
• Spolmängden kan minskas med hjälp av styrskruven på inbyggnadssatsen till 0,5 l per spolning
• Ventilgrupp II enligt DIN 4109

Tekniska data

• Skyddstyp: IP45
• Märkspänning: 110-240 V AC
• Nätfrekvens: 50-60 Hz
• Driftspänning: 4,5 V DC
• Strömförbrukning: < 0,5 W
• Flödestryck: 100-800 kPa
• Maximalt vattentesttryck: 1600 kPa
• Maximalt testtryck för luft / inert gas: 300 kPa
• Relativ luftfuktighet: < 100%
• Maximal vattentemperatur: 30 °C
• Flödeshastighet vid 1 bar utan flödesbegränsare: 0,3 l/s
• Flödeshastighet vid 1 bar med flödesbegränsare: 0,18 l/s
• Beräknad flödeshastighet: 0,22 l/s
• Minsta övertryck för dimensionerande flöde: 100 kPa
• Spolningsintervall, inställningsområde: 1-168 h
• Spolningsintervall, fabriksinställning: 24 h
• Spolningsintervall, inställningsområde: 3-180 s
• Spolningsintervall, fabriksinställning: 5 s
• Fördröjningstid, inställningsområde (s): 3-15 s
• Fördröjningstid, inställning i produktion: 7 s
• Spoltid, inställningsområde: 1-15 s
• Spoltid, fabriksinställning: 7 s

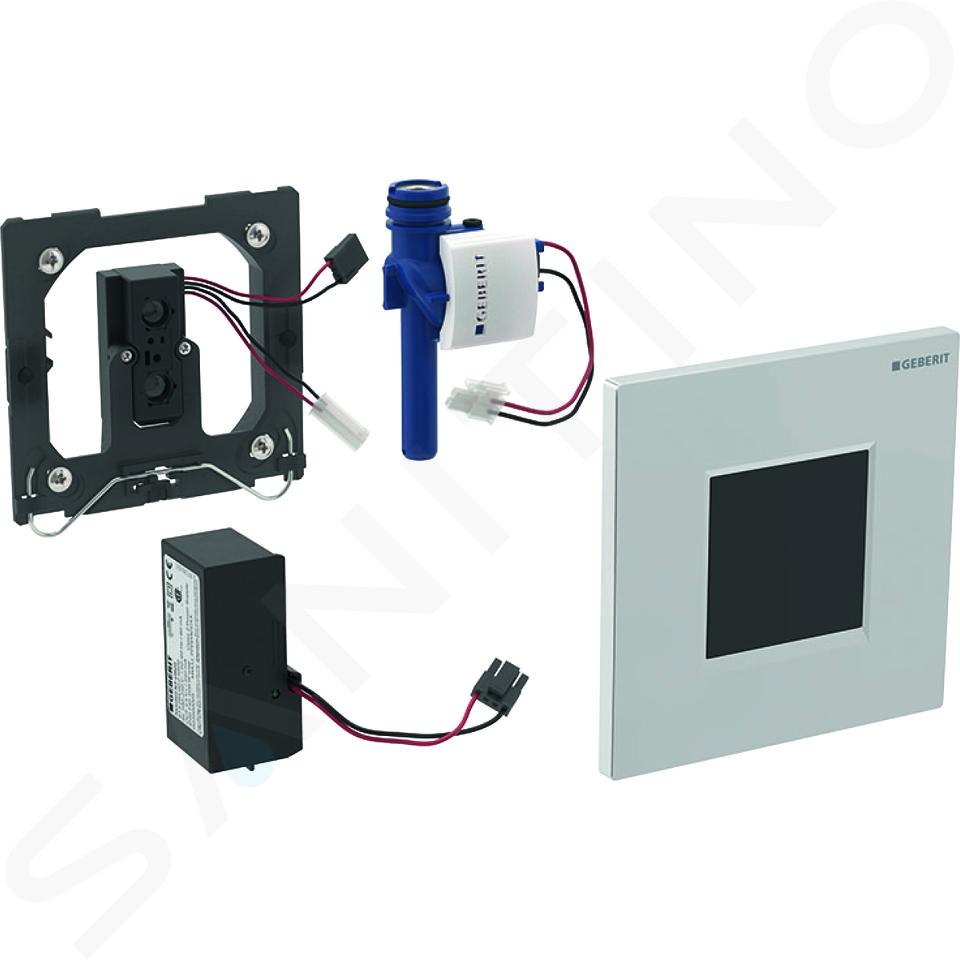

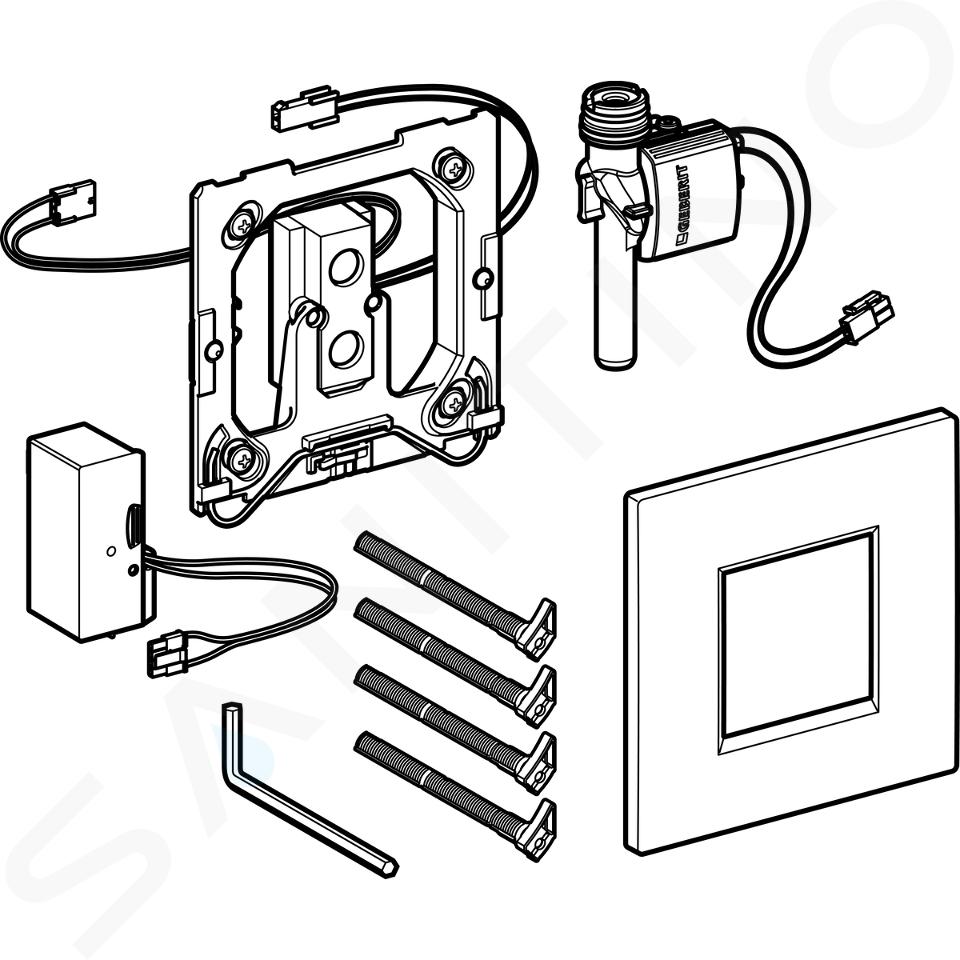

Leveransens innehåll

• Täckplatta typ 30, med IR-fönster
• Infraröd styrning, förmonterad på monteringsram
• Elektromagnetisk ventil
• Strömförsörjning för nätverk
• Fästmaterial
